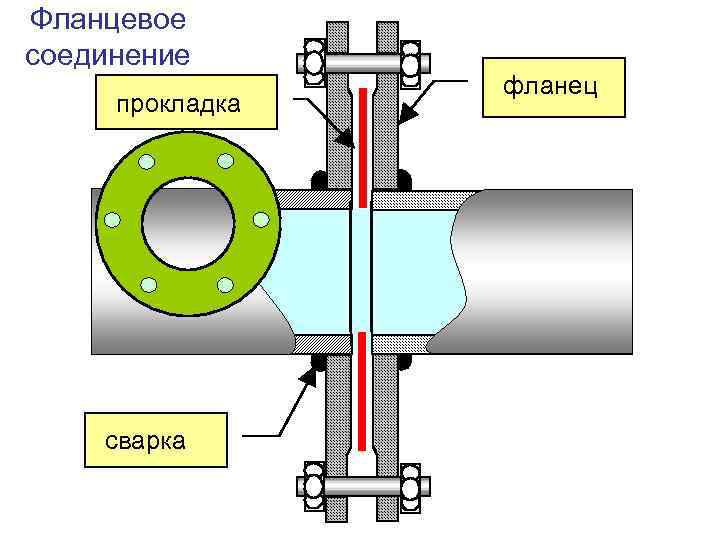

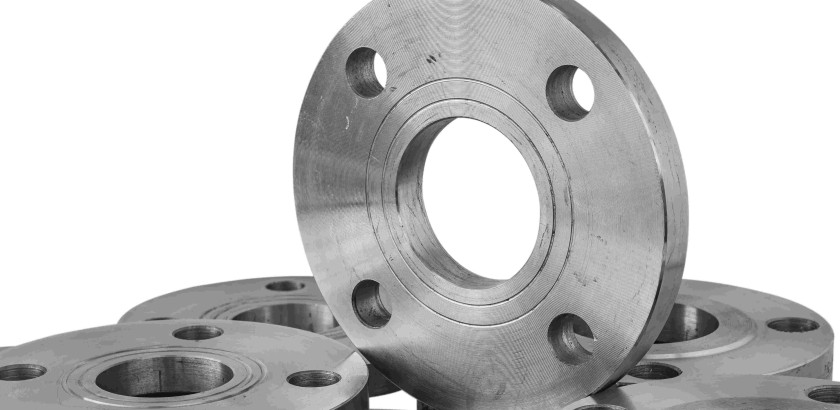

Фланцевые соединения: что это и для чего они нужны?

• Обеспечение герметичности. Предотвращение утечки рабочей среды, благодаря прокладке, а также точному стягиванию фланцев.
• Прочность. Способствуют надежному соединению частей трубопроводов или оборудования.
• Легкость в обслуживании. Возможность разборки узлов для технического обслуживания, замены или ремонта без разрушения или сварки.
• Устойчивость к различным условиям. Можно использовать при высоких давлениях или температурах.
• Универсальность. Подходят для стыковки различных типов оборудования — труб, клапанов, насосов, других компонентов.

Типы фланцев

Крепеж подбирают под различные условия эксплуатации, типы соединений. Различаются по способу крепления, конструкции, области применения.

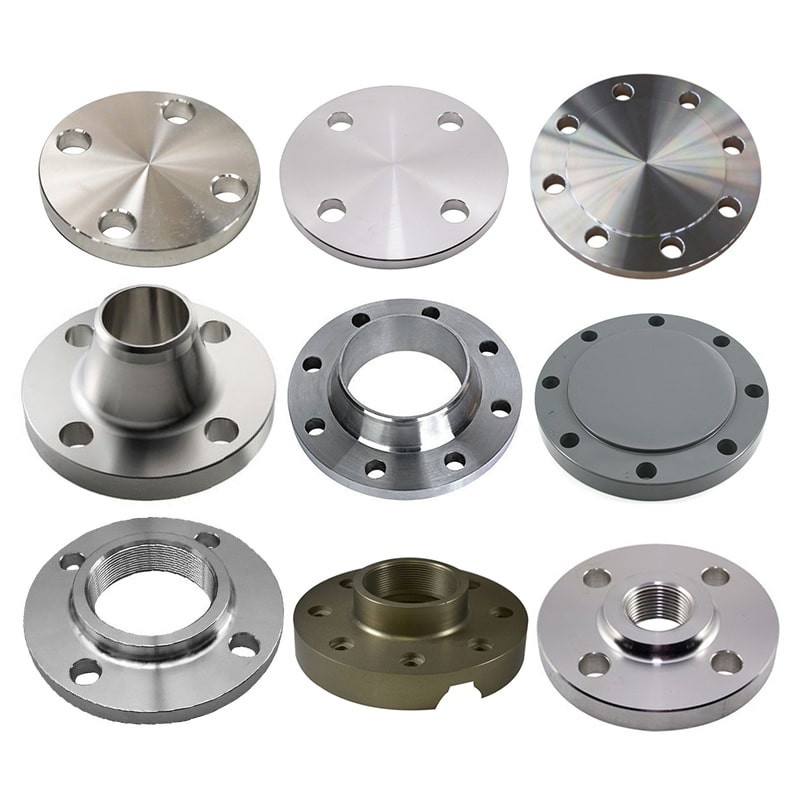

Фланцы

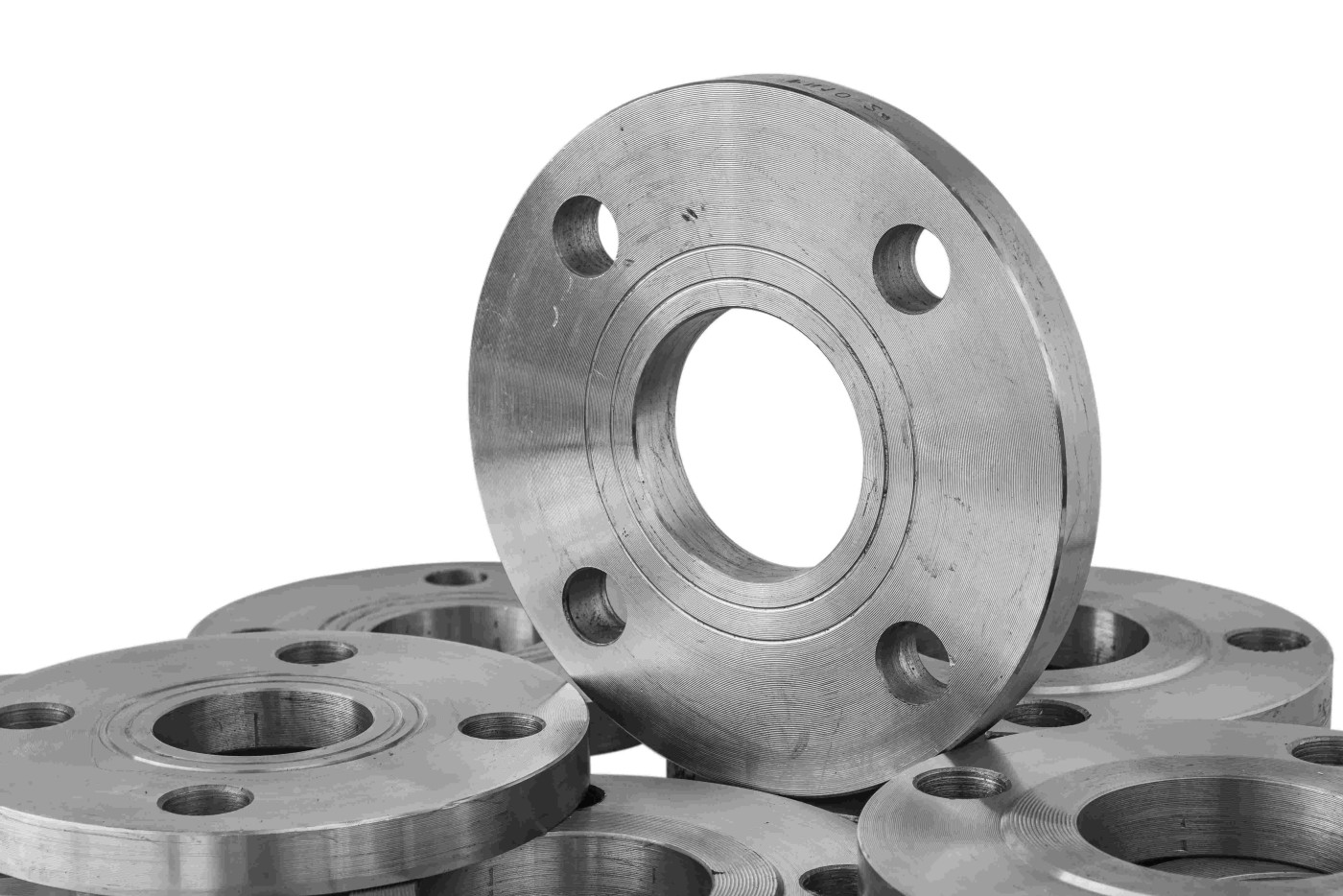

Плоские приварные

Это наиболее распространенный тип, который приваривают к трубам с одной стороны. Их используют для соединений трубопроводов, клапанов, а также других элементов, где важно обеспечить надежность соединения при достаточно низком рабочем давлении. Преимущество — простота монтажа, а также достаточно высокая герметичность при правильной установке.

Воротниковые

Имеют дополнительную часть (шейку), которая варится внутрь трубы. Более устойчивы к высоким давлениям и температурам, а также обладают повышенной прочностью. Используют в трубопроводах с высоким рабочим давлением, а также в ответственных системах.

Свободные разборные

Это элементы, которые не привариваются к трубе, а соединяются с ней с помощью болтов или другого крепежа. Удобны для случаев, когда требуется быстрое разъединение для технического обслуживания или ремонта, т.е. для трубопроводов, где возможна частая разборка.

Преимущества и недостатки фланцевых соединений

Фланцы применяют в различных отраслях благодаря их преимуществам. Однако, как и любой метод соединения, они имеют свои ограничения. Рассмотрим основные плюсы и минусы, которые могут повлиять на выбор данного метода в конкретных ситуациях. Для удобства свели их в таблицу.

Технические характеристики фланцев

Характеристики определяют эксплуатационные возможности и ограничения. Подбор крепежа зависит от материала, давления, температуры, размеров. Рассмотрим основные технические характеристики, которые учитывают специалисты.

Материалы фланцев

Крепеж изготавливают из различных материалов в зависимости от условий эксплуатации. Наиболее часто используют:

• Сталь. Прочные и надежные фланцы, применяют для большинства трубопроводных систем.
• Нержавеющая сталь. Используют в агрессивных средах, где требуется стойкость к коррозии.
• Чугун. Применяют для менее ответственных соединений, где не требуется высокая прочность.
• Сплавы. Используют для работы при высоких температурах или в химически агрессивных средах.

Рабочее давление и размеры

Каждый тип фланца имеет определенный предел рабочего давления, при котором соединение остается герметичным и безопасным. Что учитывать:

• диаметр трубы;
• класс давления — от 150 до 2500 PSI (фунтов на квадратный дюйм) или от 2,5 до 40 МПа;
• температурный диапазон.

Стандарты и ГОСТы

Нормативы устанавливают требования к качеству, размерам, характеристикам фланцев. В разных странах существуют свои стандарты. Выбор зависит от того, для какой системы, а также в каких условиях они будут использоваться.

Основные стандарты:

• ГОСТ — для России и стран СНГ. Государственные стандарты регулируют размеры, требования к качеству и материалам в соответствии с национальными стандартами.
• DIN (Deutsches Institut für Normung) — немецкий стандарт для Европы. DIN фланцы имеют четко регламентированные размеры и параметры.
• ANSI (American National Standards Institute) — американский стандарт, определяющий размеры фланцев и их классификацию по давлению и материалам, применяемым в трубопроводах и других системах.

Крепежи для фланцевых соединений

Крепежные элементы фиксируют фланцы, создавая надежный герметичный стык. Какие виды крепежа используют:

• Болты. Обеспечивают прочность, надежность, долговечность.
• Шпильки. Подходят для ограниченных пространств, используются в ситуациях, когда болты невозможно установить.
• Гайки. Фиксируют болты и шпильки, предотвращая их ослабление под воздействием вибрации.
• Шайбы. Помогают равномерно распределить нагрузку на поверхность фланца, минимизируя риск повреждения.

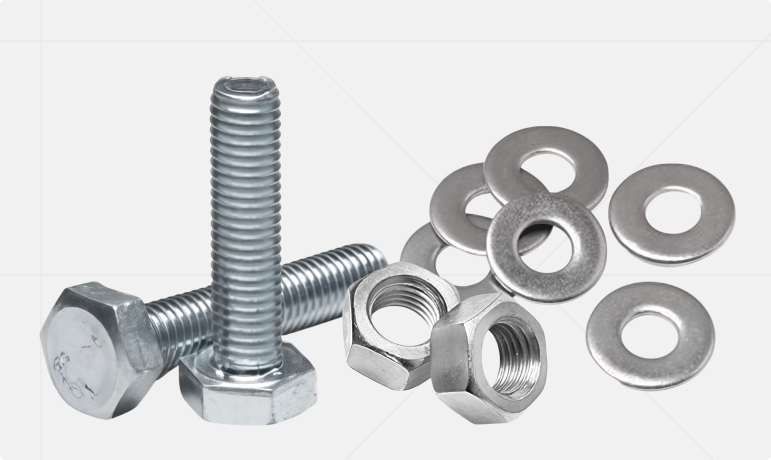

Крепеж для фланцевых соединений

Как выбрать подходящий крепеж

Нужно учитывать материал, из которого они изготовлены. Например, для работы в агрессивных средах или при высоких температурах рекомендуют нержавеющую сталь или другие коррозионностойкие материалы.

Важен размер и класс прочности. Он должен соответствовать рабочим характеристикам фланцев — диаметру, давлению, температуре. Ошибки приводят к ослаблению соединения, утечкам.

Эксплуатационная среда — также важный фактор. Если стык подвергается вибрациям или экстремальным условиям, предпочтительны усиленные крепежи с антивибрационными свойствами.

Установка и обслуживание крепежей

1. Затяжка. Болты, гайки, шпильки должны быть затянуты с необходимым усилием. Неправильная затяжка может привести к утечкам или ослаблению элементов.
2. Регулярная проверка. После установки следует периодически проверять крепежи на износ, коррозию или ослабление.
3. Замена поврежденных элементов. Если крепежи повреждены или ослаблены, их необходимо заменить, чтобы избежать нарушений герметичности.
4. Согласованная затяжка. При монтаже болтов и шпилек важно соблюдать правильную последовательность и усилие затяжки для обеспечения равномерного распределения нагрузки.

Прокладки для фланцевых соединений

Прокладки размещают между двумя фланцами для обеспечения плотного и надежного соединения.

Существует несколько типов прокладок, которые используют в зависимости от характера рабочей среды и требований к герметичности:

• Механические (металлические). Для работы при высоких температурах или давлениях, а также в агрессивных химических средах.
• Мягкие (неметаллические) Для соединений с низким рабочим давлением.
• Комбинированные прокладки. Для широкого спектра условий эксплуатации, например, при высоких требованиях к герметичности.

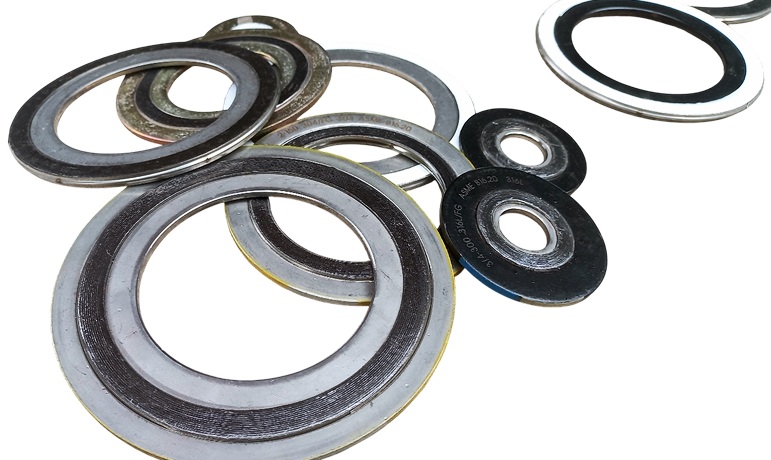

Прокладки для фланцевых соединений

Материалы прокладок

Выбор материала прокладки зависит от типа рабочей среды, температуры, давления, типа фланцев.

• Паронит. Один из самых распространенных материалов для мягких прокладок. Используют для соединений с низким давлением, температурой. Обладает хорошими уплотнительными свойствами.
• Резина (EPDM, Нитрил и другие). Используется для герметизации соединений в трубопроводах, транспортирующих воду, масла или другие неагрессивные жидкости.
• Пластики (PTFE, фторопласт). Прокладки из фторопласта применяются для работы с агрессивными химическими веществами, такими как кислоты или растворители.
• Медь или нержавеющая сталь. Эти материалы используются в металлических прокладках, которые подходят для высоких температур или давления.

Выбор и установка прокладок

При установке учитывают:

• Правильное размещение. Прокладка должна быть ровной, без перекосов установлена между фланцами, чтобы обеспечить максимум герметичности.
• Установка без повреждений. Важно избегать повреждения прокладки при ее установке, так как это может привести к утечкам.
• Использование смазок или герметиков. В некоторых случаях рекомендуется использовать специальную смазку или герметик, чтобы улучшить контакт с фланцами, предотвратить повреждения.

Как выбрать фланцевые соединения

Выбор и установка фланцевых соединений — это важный процесс, который требует учета нескольких ключевых факторов, чтобы обеспечить долговечность системы. Рассмотрим, на что следует обратить внимание при их установке.

Обязательно учитывайте:

• Тип соединения. В зависимости от условий работы или особенностей оборудования выбирают приварные, воротниковые, свободные разборные фланцы.
• Материалы. Важно, чтобы материалы подходили для конкретной рабочей среды, обеспечивая стойкость к высоким температурам, давлению или агрессивным химическим веществам.
• Размер и диаметр. Элементы должны точно соответствовать диаметру труб или другого оборудования, с которым они будут соединяться, чтобы избежать проблем с установкой, герметичностью.
• Класс давления. Фланцы классифицируют по стандартам (например, ANSI, ГОСТ) в зависимости от их способности выдерживать рабочее давление. Необходимо выбрать соответствующие нужному классу, чтобы избежать повреждений в процессе эксплуатации.

Как правильно установить фланцевые соединения

Собрали для вас несколько советов:

1. Подготовка поверхности фланцев. Тщательно очистите ее от загрязнений, ржавчины и старых прокладок.
2. Правильная установка прокладки. Разместите прокладку ровно и без перекосов между фланцами. При этом важно, чтобы она соответствовала размеру фланцев, была совместима с рабочей средой.
3. Выбор крепежа. Элементы должны соответствовать материалами фланцев и рабочими условиями. Затяните болты и шпильки равномерно, начиная с центральных и двигаясь к краям фланцев. Это поможет избежать перекоса фланцев, обеспечить равномерное распределение нагрузки.
4. Регулярная проверка герметичности. После установки это можно сделать с помощью тестов на давление или с использованием специального оборудования для обнаружения утечек.

Заключение

Фланцевые соединения — важный универсальный метод соединения трубопроводных систем и оборудования. Он обеспечивает герметичность, прочность, возможность разборки для технического обслуживания. Их применяют в нефтегазовой, химической, энергетической отрасли, а также водоснабжении.

Правильный выбор фланцев, прокладок, крепежных элементов, учет стандартов и условий эксплуатации обеспечивают долгосрочную безопасную работу системы. Однако для поддержания их эффективности необходимо проводить регулярное обслуживание, а также контроль герметичности узлов.
